Euromap 77
Euromap 77
Der Euromap 77 Standard beschreibt die Schnittstelle zwischen Spritzgussmaschinen und überliegenden Systemen (MES, ERP, QM, etc.). Euromap 77 ist ein recht junger Standard und hat zum Ziel eine gleichartige Schnittstelle für die Maschinen verschiedenster Hersteller zu definieren. Er gilt als Nachfolger des Euromap 63 Standards. Die Basis von Euromap 77 ist OPC UA und damit eines der am meisten verbreiteten Industrie 4.0 Protokolle.
So einfach kann es sein.
Euromap 77-Anbindung per Drag & Drop

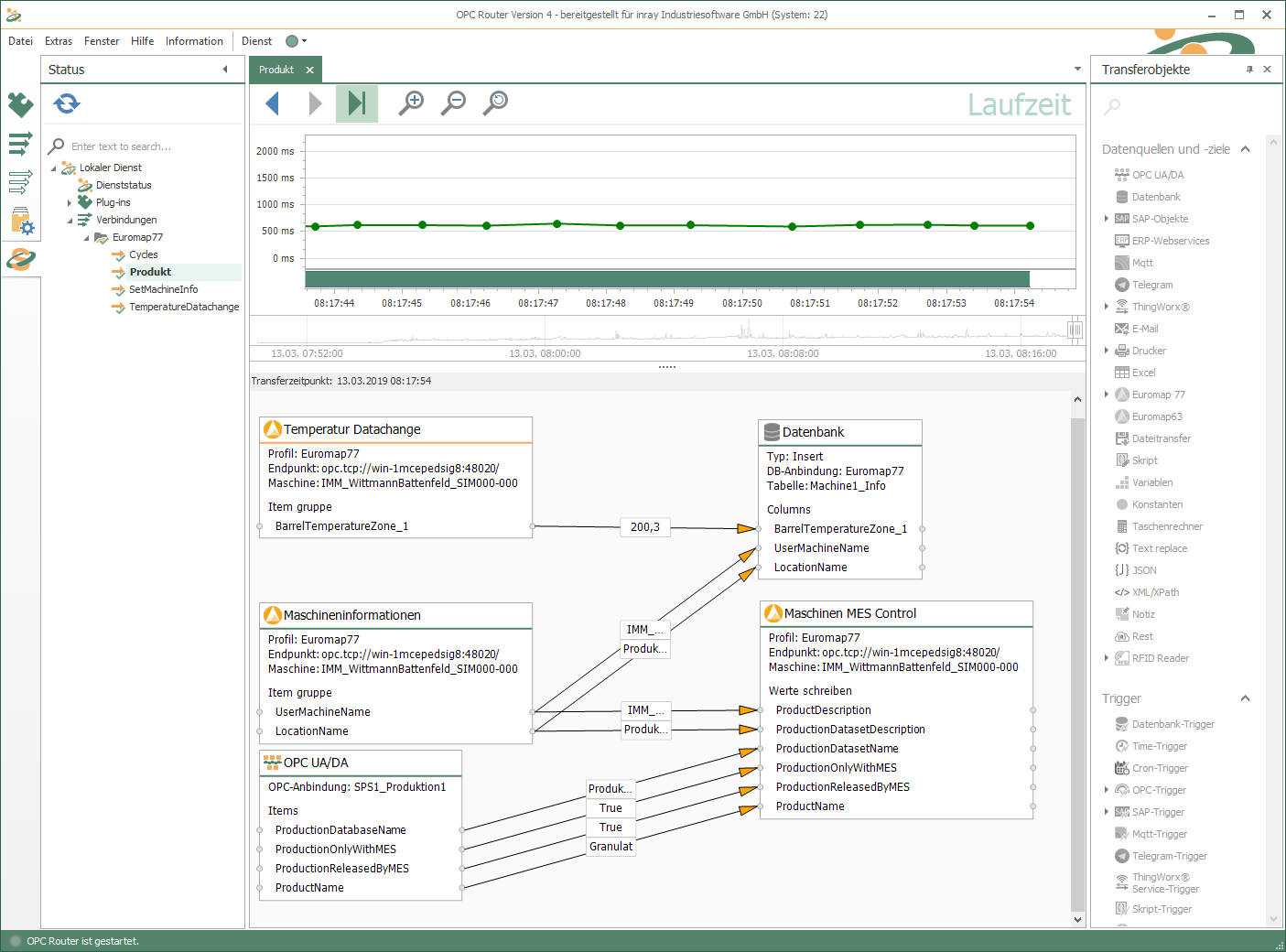

Die Anbindung Ihrer Systeme an die Euromap 77 Maschineist mit dem OPC Router ganz einfach und intuitiv per Drag & Drop möglich. Im Screenshot zeigen wir Ihnen exemplarisch eine Anwendung des OPC Router und der Euromap 77. Über die fertig nutzbaren Euromap 77-Objekte, lassen sich mit dem OPC Router Euromap 77-Maschinen mit einer Datenbank und OPC UA Daten verbinden.
Mit Euromap 77 Industrie 4.0 zum Leben erwecken
- Mehr erreichen mit gekoppelten Systemen:
Die Spritzgussmaschine bildet in vielen Unternehmen das Herzstück der Produktion. Gerade deswegen steckt viel Potential in der Kopplung zur Steigerung von Qualität und Effizienz. Durch die Übermittlung von Aufträgen an die Maschine, durch Rücklesen der Prozesswerte der Produktion liefert trägt der OPC Router maßgeblich zur Erreichung der optimalen Produktion bei. - Industrie 4.0 mit Euromap 77:
Eine Spritzgussmaschine ohne Anbindung ist von der Industrie 4.0 ausgeschlossen. Mit dem Euromap 77 Standard auf OPC UA basierend und dem OPC Router als Bindeglied zur vernetzen Produktion ändert sich das schlagartig. - Über den OPC Router:
Mit dem OPC Router realisieren Sie grafisch die Vernetzung Ihrer Systeme. Zahlreiche Plug-ins machen ihn zur Middleware im industriellen Umfeld. Einfache Konfiguration, ausgefeiltes Monitoring und Robustheit zeichnen ihn aus.
Systeme vernetzen
Transfer-Objekte
Das Transfer-Objekt des Euromap Plug-ins stellt verschiedene Möglichkeiten bereit, die aus den Definitionen des Standards resultieren.
Die bisher implementierten Objekte sind Maschinen Informationsfelder und MES Control (Steuerung der MES Kopplung).
Trigger
Das Euromap 77 Plug-in verfügt über eine Vielzahl an Triggern, die verschiedene Events von der Maschinen repräsentieren und die Daten des Events bereitstellen.
Trigger-Kategorien
Es gibt Trigger die Auslösen, wenn die Maschine Benachrichtigungen (Events) an den OPC Router sendet.
Daneben gibt es Trigger die Auslösen, wenn sich Zustände innerhalb der Maschine ändern (teilweise über Benachrichtigungen).
Und letztlich gibt es Trigger die Auslösen wenn sich die Temperaturen der Spritzgussmaschine verändern.
Trigger
Folgende Trigger stehen bereit:
Request Cycle Job Write
Request Production Dataset Write
Request Production Dataset Read
Request Cycle Job List
Part Counter
Job Status
Cycle Parameters
Machine Mode
Temperature DataChange
Production Status
Temperature Deviation
Browsing
Das Euromap 77 Plug-in liest automatisch die zur Verfügung stehenden Datenpunkte der Standard-Funktionalitäten von Euromap 77 aus und stellt Sie in den zugehörigen Transfer-Objekten und Trägern zur Verfügung.
